Conjunt d'EQUIPAMENTS a l'antiga Fàbrica Alchemika

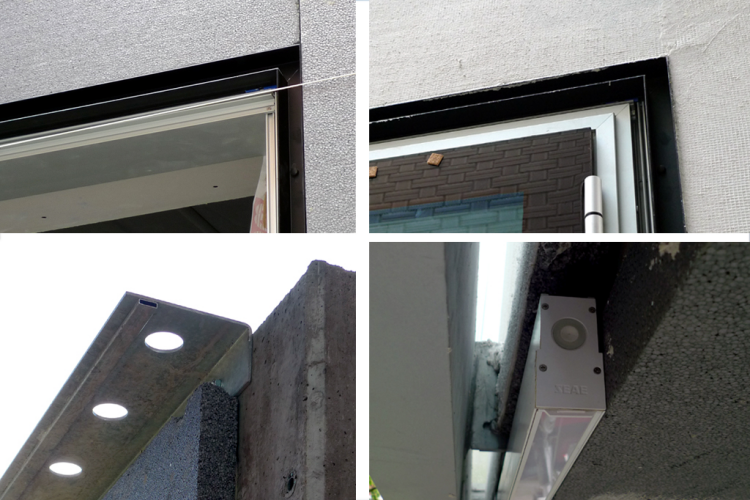

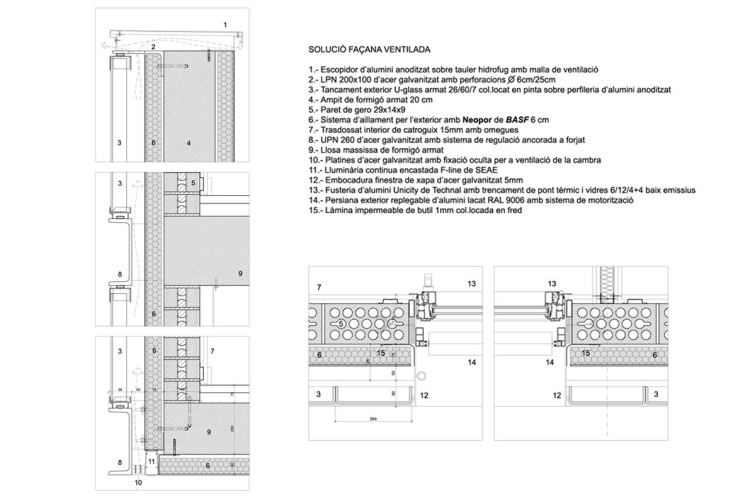

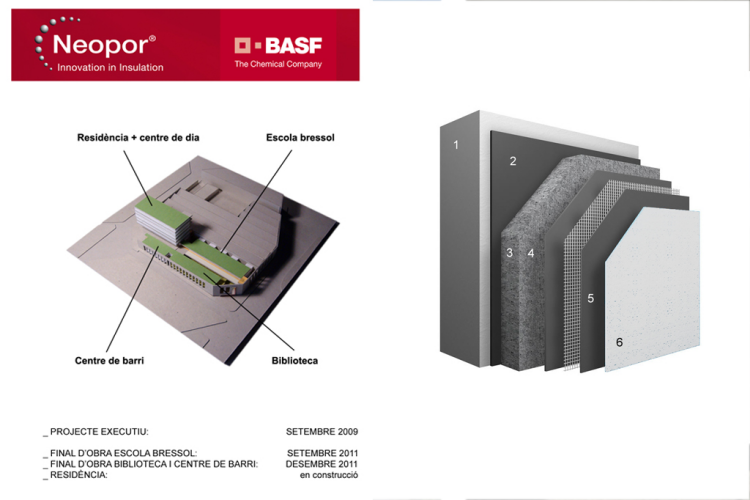

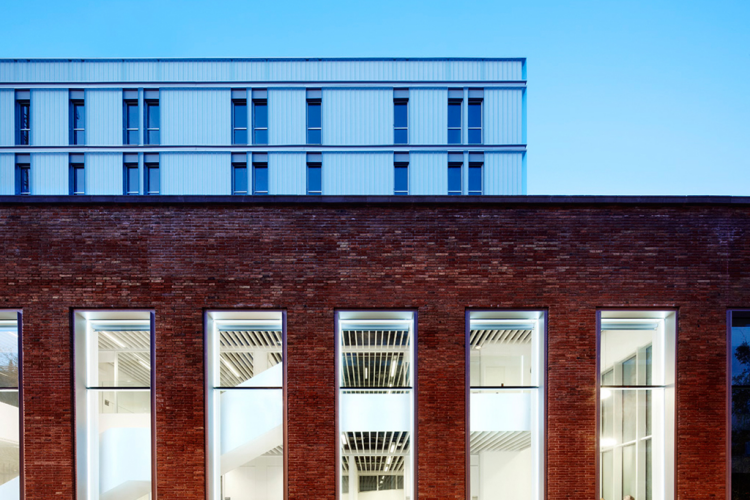

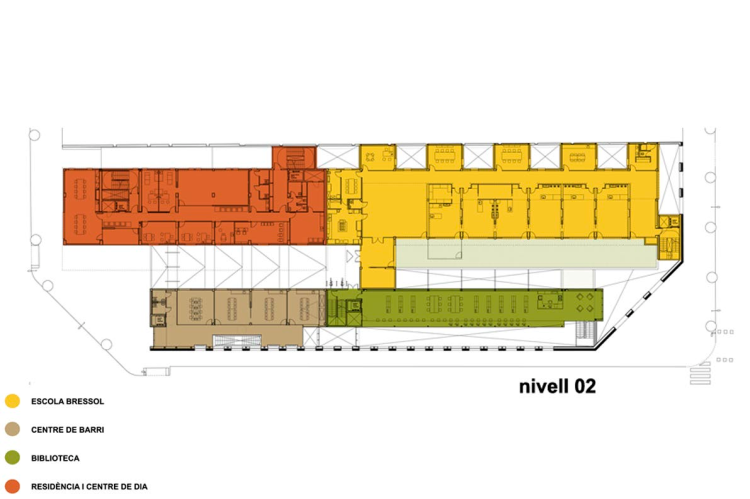

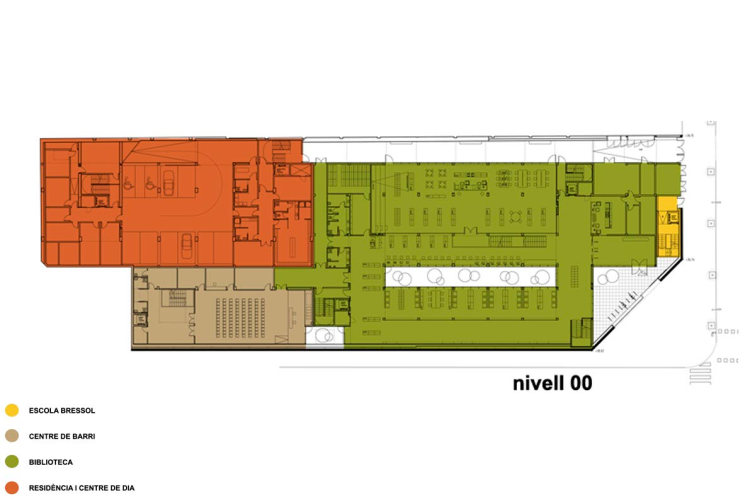

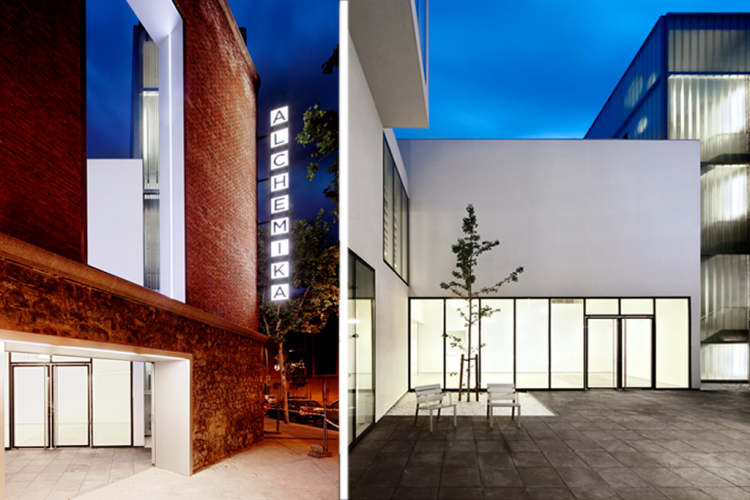

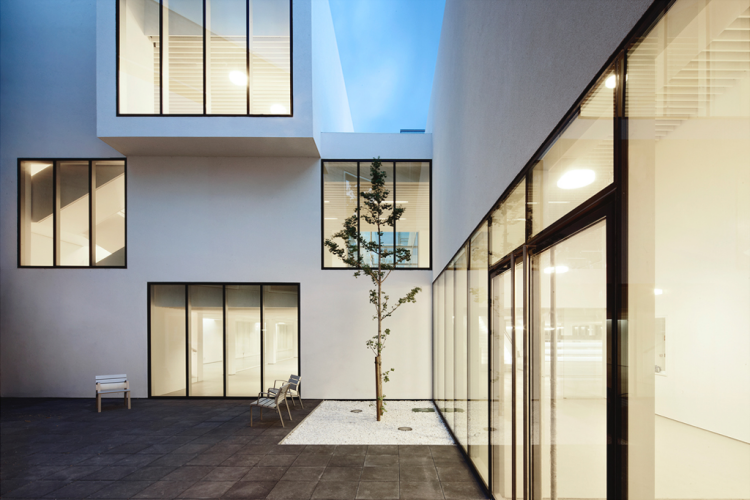

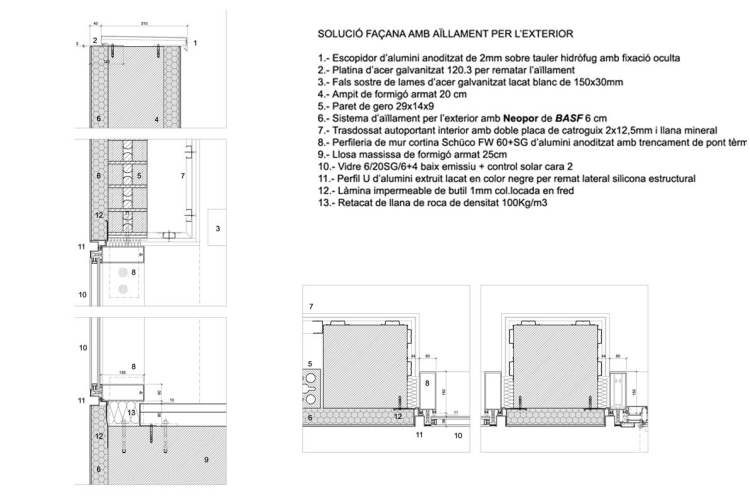

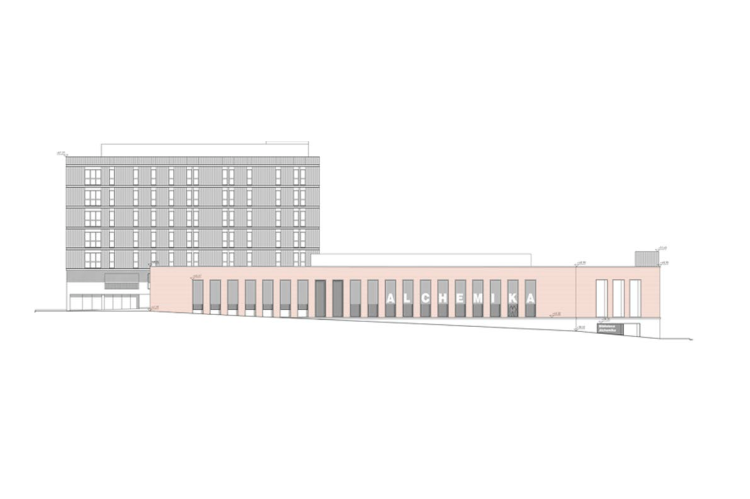

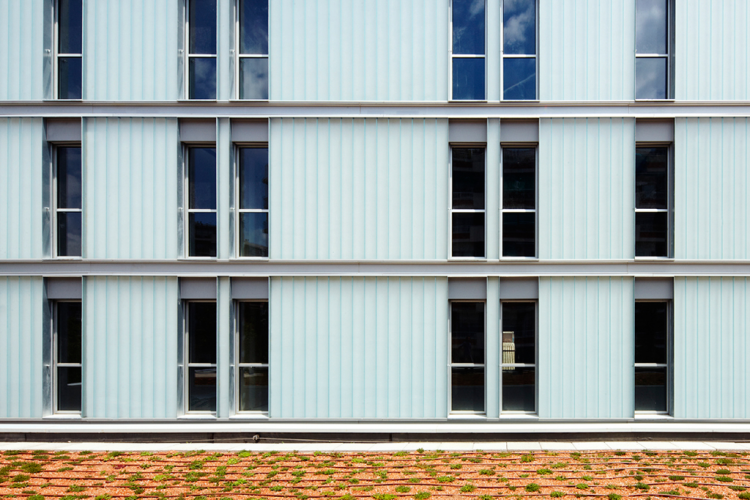

Les nou Conjunt D'EQUIPAMENTS, situat a l'antiga Fàbrica Alchemika, le Barri del Camp de l'Arpa de Barcelone, se composent d'une bibliothèque, un Escola Bressol, un Centre de Barri i un grand Residència gent par Centre amb dia. Le Projecte a PRESEVAT l'façana d'maçonnerie de l'préexistant, l'œuvre de l'Industrielle arquitecte Francesc Mitjans, qui embolcalla les nou conjunt D'EQUIPAMENTS. L'Overture patis i buidats dins volum definit par l'envolvent protégée, propice l'Aparicio de façanes noves en qu en què se ha utilitzat une solució d'aïllament TERMIC l'extérieur par l '(SATE) formé système de Sto pel STO. Par Damunt d'Este Socol s'eleva cos Volat des residència sur OPTAT se ha per una façana ventilé amb pêle d'U-verre. Dans les cas ambdòs l'estat aïllament TERMIC utilitzat a le NEOPOR de BASF. L'un d'eux a les prémisses de estat de la Sostenibilitat de conjunt mitjançant l'incorporació SOLUCIONS eficients i amb matériaux Petjada inférieurs Ecològica: coberta enjardinada Ecològica de Baix Manteniment, façanes amb par aillament TERMIC extérieur de la maison, équipe de climatització amb Recuperació chaleur Il clitatització de residència mitjançant sostre Baixa température radiante, extérieurs Paviments de cautxú Reciclat dans bressol l'escola, Utilització plaine tots minérales naturelles els je ai recyclé intérieurs Tancaments i réglage et système d'éclairage. 1.-Mur de tancament. Gero Paret 29x14x9cm 2.-Morter adhesiu d'enllaç inorganique STO ADH-B 3.-Aillament BASF Neopor 6cm Complémentaire 4-Fixació mitjançant espiques 8/60 115mm de long 5.-Morter d'Armor StoArmat i amb aglomeratsorgànics maillage fibre reforç vidre STO 6.-Revestiment amb arrebossat organiques, lliure du ciment StoLotusan 1,5 K, la couleur blanc Résolvez FAÇANA AMB AÏLLAMENT PAR L'EXTERIEUR 1.-Escopidor 2mm d'alumini anoditzat sur Tauler hidròfug amb fixació cachés 2.-Platina d'acer hors galvanitzat 120,3 per l'aïllament 3.-Fals sostre des lames d'acer galvanitzat Lacat blanc de 150x30mm 4.-Ampit de Formigo armat 20cm 5. gero-Paret 29x14x9 6. Système d'aïllament par amb l'extérieur BASF Neopor 6cm 7.-Trasdossat autoportant à double plaque à l'intérieur i amb minérale plate catroguix 2x12,5mm 8. rideau Mur-Perfileria de Schüco FW 60 + SG d'alumini anoditzat amb trencament de pont TERMIC 9. Llosa massissa de Formigo Armat 25 cm 10.-Vidre 6 / 20SG / 6 + 4 + baix de contrôle solaire de Side 2 11. Profil U d'alumini extruit couleur Lacat negre par Remat de silicone structurel latéral Butyle imperméable 12.Làmina 1mm col.locada dans fred 13. Retacat roche plaine densitat 100 kg / m3 Le Utilització D'UN Tèrmics d'aïllament TERMIC per l'Permet système hors des ponts disparu que je ai enlevé le RISC de condensacions à l'intérieur. Dans aquest CAS, le Utilització de l'aïllament NEOPOR BASF en planxes 6cm gruix, suposa une millora d'en l'aïllament 20% en ce qui concerne les EPS classiques d'Utilització de gruix mateix, Gràcies à incorporació de grafit dans composició seva, matériau qui agit absorbint i dissipant rayonnement thermique. Le solució façana de dissenyada de thé U 0,38W / m2K superant àmpliament Minimes els qui détermine la CTE (0,73 W / m2K), fet que suposa unareducció despesa d'énergie importantes dans calefacció i refigeració. Une bande d'Aixo l'NEOPOR présente des multiples avantatges l'embarcation de vue i tambe mediambiental i d'éco-efficacité fonctionnelle: Je hidròfob vapeur -Altament d'perméable aigua Il -Reducció Matèria necessaria prime de 50% par rapport à l'EPS classiques, reduint L'Impact mediambiental. Il -Utilització de l'air com AILLANT gaz cellulaire. Je ai compté CFC, HCFC, HFC, pas altres gasos d'aïllament halogenat, garantint constante conductivitat de tota thermique pendant la vie de l'edifici. Dans le volum CAS destinat à la Résidence, le solució d'aïllament per l'compta extérieure amb une importantes pêle d'U verre qui fonctionne fa com une façana ventilé. Le disseny d'entre eux de ventilacions inférieurs I Haut de Cambra améliorer l'Efecte Venturi, mois millorant ci-dessus avantages sont confrontés à la solució de façana, Tant à l'estiu l'hivern com. Résolvez FAÇANA VENTILÉ 1.-Escopidor d'alumini anoditzat sur Tauler hidrofug amb maillage ventilation 2.-LPN 200x100 d'acer galvanitzat amb Perforacions 6cm / 25cm de diamètre 3. Extérieur U-verre Tancament armat 26/607 col.locat dans les peintures sur perfileria d'alumini anoditzat 4.-Ampit de Formigo armat 20cm 5. gero-Paret 29x14x9 6. Système d'aillament par amb l'extérieur BASF Neopor 6cm 7.-Trasdossat l'intérieur catroguix 15mm omegues amb 8. habituellement UPN-260 d'Acer galvanitzat amb réglage et système ancré à Forjat 9. Llosa massissa de Formigo armat 10.-Platines d'acer galvanitzat par amb fixació ventilation cachée de Cambra 11.-Lluminària F-line accouplée continue SEAE 12.-Embbocadura finestra de xapa d'acer galvanitzat 5mm 13. Fusteria d'alumini Unicity de Technal amb trencament de pont TERMIC i Vidres 6/12/4 + 4 Baix emissius 14. aveugles extérieure rétractable d'alumini Lacat 9006 amb système motorització 15. imperméable butyl-feuille 1mm col.locada dans fred

Gagnant
BASF Architecture Award
Datos

Modalidad

Uso

Dirección C/ Industria 295
Barcelona
Barcelona (Espagne)

Autores
Arquitectura
  • Cati Mestre
  • Elian Peña
  • Núria Oliveras Boix
  • Jordi Oliveras Boix
  • Oliveras Boix Arquitectes
Promotor
  • BIMSA - Ajuntament de Barcelona
Otros técnicos
  • Tecnics-G3
  • Elena Mostazo
  • Ferrés Arquitectes
  • Artec3
  • JG Ingenieros
  • JG Ingenieros
  • Anabel Lázaro
  • BOMA
